手動尾座
▍產品特點:
高剛性、高精度
研磨級螺桿組驅動
適用於CNC平台式車床
單位: 台
分類: 手動尾座
▍關於車床手動尾座:
- 飛浦提供適用於 CNC 平台式車床之高精度尾座產品,具備優異的剛性與精度設計,可對應多種機台安裝與加工需求。
- 為確保操作靈敏與定位穩定,尾軸管使用研磨級螺桿組驅動,提升整體操作效率與支撐力表現。
- 飛浦亦可依客戶需求提供最適化尾座設計與配置建議,協助整體加工系統達到更高效能與可靠性。
車床尾座 Lathe Tailstock |
單位 Units :mm | ||||||
型號 Model |
PLT3 | CST1 | PLT1 | SAT2 | NBT2 | PLT2 | LK1 |
莫氏錐度 Morse Taper |
6 | 6 | 5 | 5 | 4 | 4 | 3 |
尾管直徑 Quill Diameter |
165 | 125 | 110 | 80 | 80 | 65 | 50 |
行程 Stroke |
120 | 200 | 125 | 150 | 80 | 120 | 80 |
尾管作動方式 Quill Actuation Method |
油壓 Hydraulic |
手動 Manual |
油壓 Hydraulic |
手動 Manual |
油壓 Hydraulic |
手動 Manual |
油壓 Hydraulic |
Note : Standard specifications are listed above. All specifications are subjected to change without prior notice. Customized designs and manufacturing are available upon request. Please contact us for any specific requirements. 上列為產品型錄標準規格,飛浦同時提供客製化設計及製造,歡迎洽詢其他規格需求 |

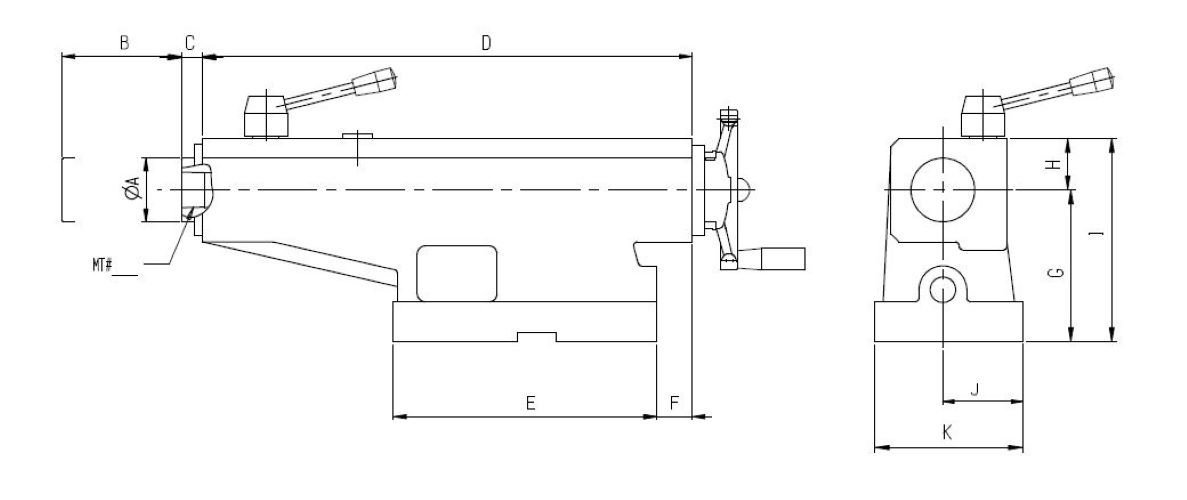

車床尾座 Lathe Tailstock |
單位 Units :mm | ||
型號 Model |
CST1 | SAT2 | PLT2 |
MT# | 6 | 5 | 4 |
A | 125 | 80 | 65 |
B | 200 | 150 | 120 |
C | 28 | 20 | 15 |
D | 745 | 615 | 404 |
E | 450 | 330 | 257 |
F | 45 | 45 | 45 |
G | 300.2 | 190.2 | 165.2 |
H | 89.8 | 64.8 | 59.8 |
I | 390 | 255 | 225 |
J | 155 | 100 | 105 |
K | 291 | 185 | 210 |
Note
: Standard specifications are listed above. All specifications are subjected
to change without prior notice. Customized designs and manufacturing are available upon request. Please contact us for any specific requirements. 上列為產品型錄標準規格,飛浦同時提供客製化設計及製造,歡迎洽詢其他規格需求 |
