車床油壓尾座
▍產品特點：
高剛性、高精度
低壓驅動滑順(5 kg/cm2)
可採用尾軸管旋轉之設計(live center)
可採用內藏式/外接式油壓缸
單位: 台
分類: 油壓尾座
▍關於車床油壓尾座：
- 飛浦提供適用於 CNC 車床之高精度尾座產品，具備優異的剛性與精度設計，可對應多種機台安裝與加工需求。
- 為確保操作靈敏與定位穩定，尾軸管僅需 5 kg/cm² 即可實現滑順推進，提升整體操作效率與支撐力表現。
- 尾軸管可依需求搭配自轉式設計（Live Center），有效支援工件高速迴轉時的穩定支撐，進一步延長加工壽命並確保加工品質。
- 油壓驅動系統提供內藏式與外接式兩種配置，並支援可程式控制設計，便於整合自動化夾持、退卸等機構，靈活對應各式精密加工與量產應用。
- 飛浦亦可依客戶需求提供最適化尾座設計與配置建議，協助整體加工系統達到更高效能與可靠性。
車床尾座 Lathe Tailstock |
單位 Units :mm / rpm | ||||||
型號 Model |
PLT3 | CST1 | PLT1 | SAT2 | NBT2 | PLT2 | LK1 |
莫氏錐度 Morse Taper |
6 | 6 | 5 | 5 | 4 | 4 | 3 |
尾管直徑 Quill Diameter |
165 | 125 | 110 | 80 | 80 | 65 | 50 |
行程 Stroke |
120 | 200 | 125 | 150 | 80 | 120 | 80 |
尾管作動方式 Quill Actuation Method |
油壓 Hydraulic |
手動 Manual |
油壓 Hydraulic |
手動 Manual |
油壓 Hydraulic |
手動 Manual |
油壓 Hydraulic |
Note : Standard specifications are listed above. All specifications are subjected to change without prior notice. Customized designs and manufacturing are available upon request. Please contact us for any specific requirements. 上列為產品型錄標準規格，飛浦同時提供客製化設計及製造，歡迎洽詢其他規格需求 |
|||||||

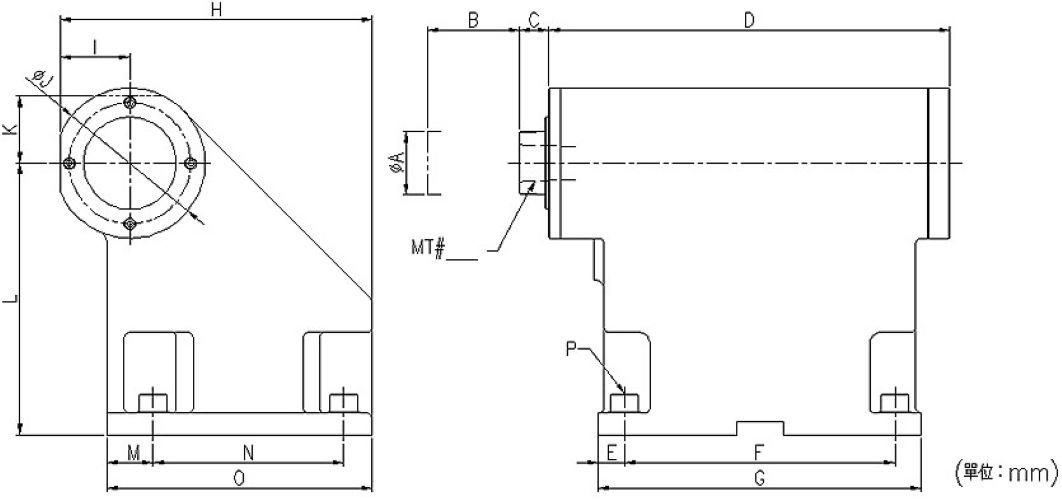

車床尾座 Lathe Tailstock |
單位 Units :mm | |||
型號 Model |
PLT3 | PLT1 | NBT2 | LK1 |
| MT# | 6 | 5 | 4 | 3 |
| A | 165 | 110 | 80 | 50 |
| B | 120 | 125 | 80 | 80 |
| C | 29 | 43 | 25 | 15 |
| D | 670 | 615 | 348 | 318 |
| E | 17 | 17 | 23 | 15 |
| F | 526 | 526 | 234 | 225 |
| G | 560 | 560 | 280 | 225 |
| H | 459 | 408 | 270 | 220 |
| I | 100 | 65 | 60 | 40 |
| J | 210 | 170 | 130 | 100 |
| K | 105 | 70 | - | - |
| L | 354 | 317 | 235 | 103 |
| M | 30 | 30 | 40 | 30 |
| N | 120 | 110 | 165 | 120 |
| O | 300 | 280 | 230 | 165 |
| P | 6-M16 | 6-M16 | 4-M16 | 6-M12 |
Note
: Standard specifications are listed above. All specifications are subjected
to change without prior notice. Customized designs and manufacturing are available upon request. Please
contact us for any specific requirements. 上列為產品型錄標準規格，飛浦同時提供客製化設計及製造，歡迎洽詢其他規格需求 |
||||
